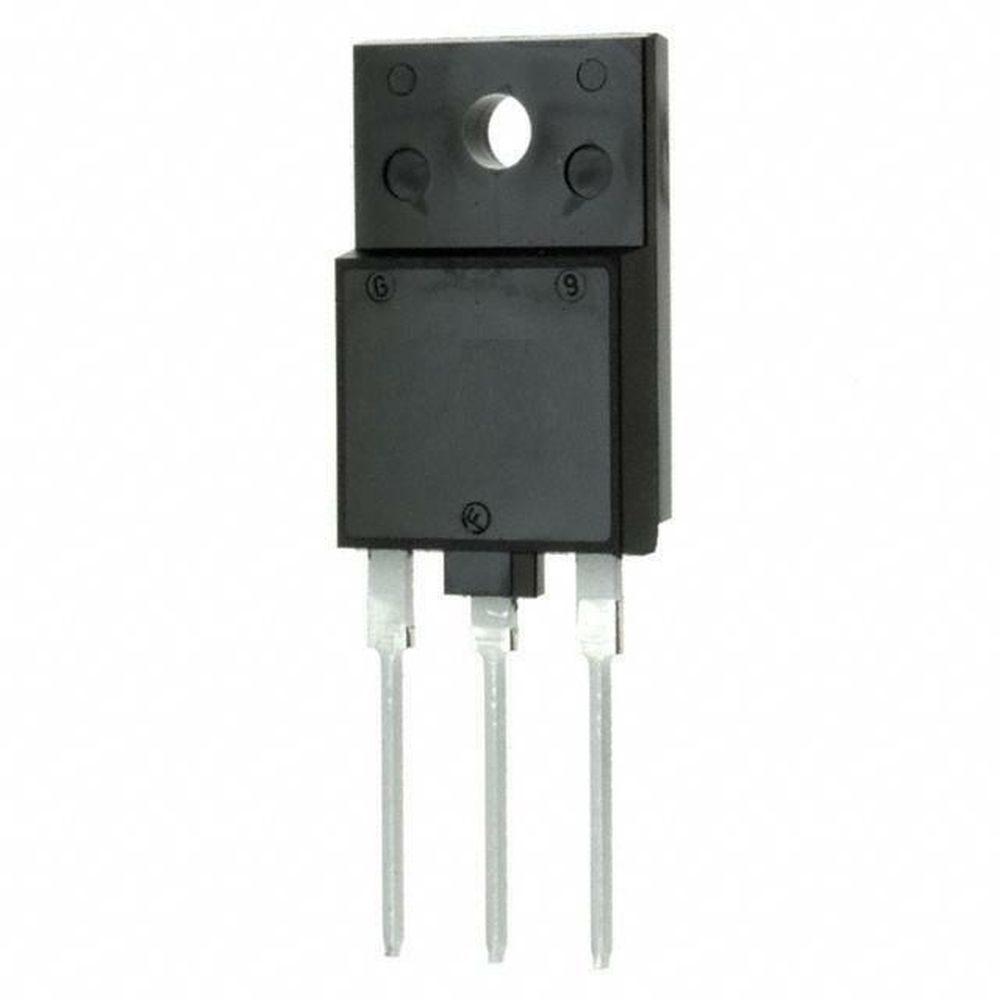

2SD1556 TO-3PH Transistör

2SD1556, yüksek voltaj ve güç uygulamaları için tasarlanmış bir NPN silikon transistördür. Bu transistör, 600V'a kadar kollektör-emitör voltajını ve 6A'e kadar kollektör akımını destekleyebilme özelliğiyle öne çıkar. ISOWATT218 (TO-3PH) paketinde sunulan bu bileşen, endüstriyel ve tüketici elektroniğinde güvenilir bir seçenek olarak kabul edilir.

Kullanım Alanları

2SD1556 transistör, aşağıdaki alanlarda yaygın olarak kullanılmaktadır:

- Yüksek voltajlı güç kaynakları (High voltage power supplies)
- Anahtarlamalı güç kaynakları (Switching power supplies)
- Endüstriyel motor sürücüleri (Industrial motor drivers)
- Yatay sapma devreleri (Horizontal deflection circuits)
- Yüksek voltajlı inverterler (High voltage inverters)
- Güç amplifikatörleri (Power amplifiers)

Teknik Özellikler

- Malzeme (Material): Silikon (Silicon)
- Polarite (Polarity): NPN
- Maksimum kollektör güç dağılımı (Maximum Collector Power Dissipation - Pc): 50 W
- Maksimum kollektör-baz voltajı (Maximum Collector-Base Voltage - |Vcb|): 1500 V
- Maksimum kollektör-emitör voltajı (Maximum Collector-Emitter Voltage - |Vce|): 600 V
- Maksimum emitör-baz voltajı (Maximum Emitter-Base Voltage - |Veb|): 5 V
- Maksimum kollektör akımı (Maximum Collector Current - |Ic max|): 6 A
- Maksimum çalışma jonksiyon sıcaklığı (Max. Operating Junction Temperature - Tj): 150 °C
- Geçiş frekansı (Transition Frequency - ft): 3 MHz
- Kollektör kapasitansı (Collector Capacitance - Cc): 165 pF
- İleri akım transfer oranı (Forward Current Transfer Ratio - hFE), MIN: 8
- Paket (Package): ISOWATT218 (TO-3PH)

2SD1556 transistörü, yüksek voltaj dayanımı ve güç kapasitesi sayesinde zorlu endüstriyel ve tüketici elektroniği uygulamalarında güvenilir performans sunar. Düşük parazitik kapasitans ve yüksek akım kapasitesi, bu transistörü hızlı anahtarlama gerektiren devrelerde ideal bir seçenek haline getirir. Ayrıca, geniş çalışma sıcaklığı aralığı, zorlu çevre koşullarında bile istikrarlı çalışma sağlar.
