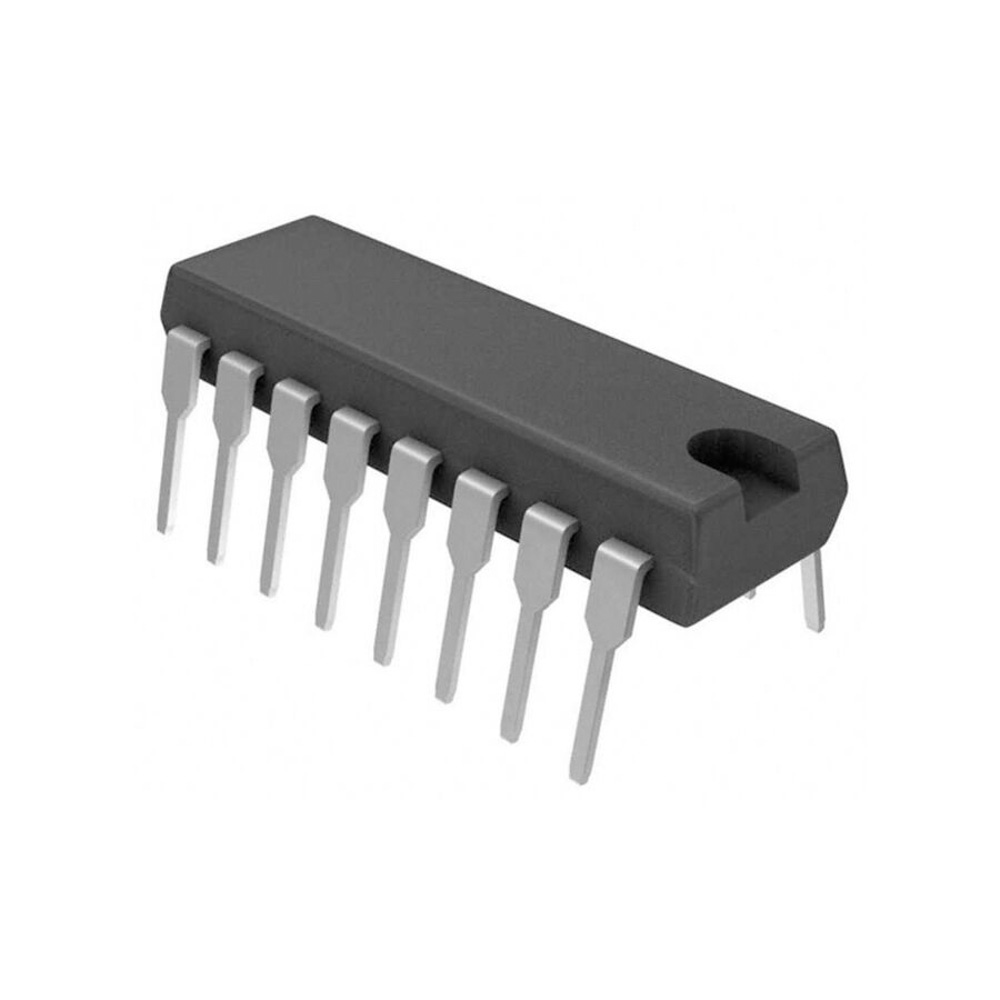

AD7510DIJN DIP-16 Entegre Devre

AD7510DIJN, Analog Devices tarafından üretilen yüksek performanslı bir analog anahtarlama entegresidir. Bu DIP-16 paketindeki entegre devre, dört bağımsız SPST (Single Pole, Single Throw) anahtardan oluşur ve düşük dirençli, yüksek hızlı anahtarlama özelliği sunar. Analog sinyallerin hassas ve hızlı bir şekilde yönlendirilmesi gereken uygulamalar için idealdir.

Bu entegre, düşük açık anahtar direnci ve düşük kaçak akımı ile karakterize edilir, bu da sinyal bütünlüğünü korurken yüksek doğrulukta anahtarlama sağlar. AD7510DIJN, geniş bir besleme voltajı aralığında çalışabilme yeteneği ile çeşitli sistemlerde kullanım esnekliği sunar.

Kullanım Alanları:

- Veri toplama sistemleri (Data Acquisition Systems)

- Otomatik test ekipmanları (Automatic Test Equipment)

- Sinyal yönlendirme devreleri (Signal Routing Circuits)

- Ölçüm cihazları (Instrumentation)

- Ses ve video uygulamaları (Audio and Video Applications)

- Programlanabilir kazanç yükselteçleri (Programmable Gain Amplifiers)

- Multiplekser sistemleri (Multiplexer Systems)

Teknik Özellikler:

- Dört bağımsız SPST anahtar (Four Independent SPST Switches)

- Düşük açık anahtar direnci: tipik 35 Ω (Low On-Resistance: Typically 35 Ω)

- Geniş besleme voltajı aralığı: ±5 V ile ±22 V arası (Wide Supply Voltage Range: ±5 V to ±22 V)

- Düşük kaçak akımı: maksimum 1 nA @ 25°C (Low Leakage Current: 1 nA Max @ 25°C)

- Yüksek anahtarlama hızı: tipik 250 ns (Fast Switching Speed: Typically 250 ns)

- TTL/CMOS uyumlu dijital girişler (TTL/CMOS Compatible Digital Inputs)

- Geniş analog sinyal aralığı: besleme voltajından bağımsız (Wide Analog Signal Range: Rail-to-Rail)

- Düşük çapraz geçiş distorsiyonu (Low Crosstalk Distortion)

- Endüstriyel sıcaklık aralığı: -40°C ile +85°C arası (Industrial Temperature Range: -40°C to +85°C)

- DIP-16 paketi (16-Pin DIP Package)

AD7510DIJN, yüksek performansı ve güvenilirliği ile elektronik tasarımcılar için mükemmel bir seçenektir. Analog sinyal yönlendirme ve anahtarlama gerektiren uygulamalarda, bu entegre devre hassas ve hızlı işlem yapabilme yeteneği ile öne çıkar. Düşük güç tüketimi ve geniş çalışma voltajı aralığı sayesinde, pil ile çalışan taşınabilir cihazlardan endüstriyel kontrol sistemlerine kadar çeşitli alanlarda kullanılabilir.
