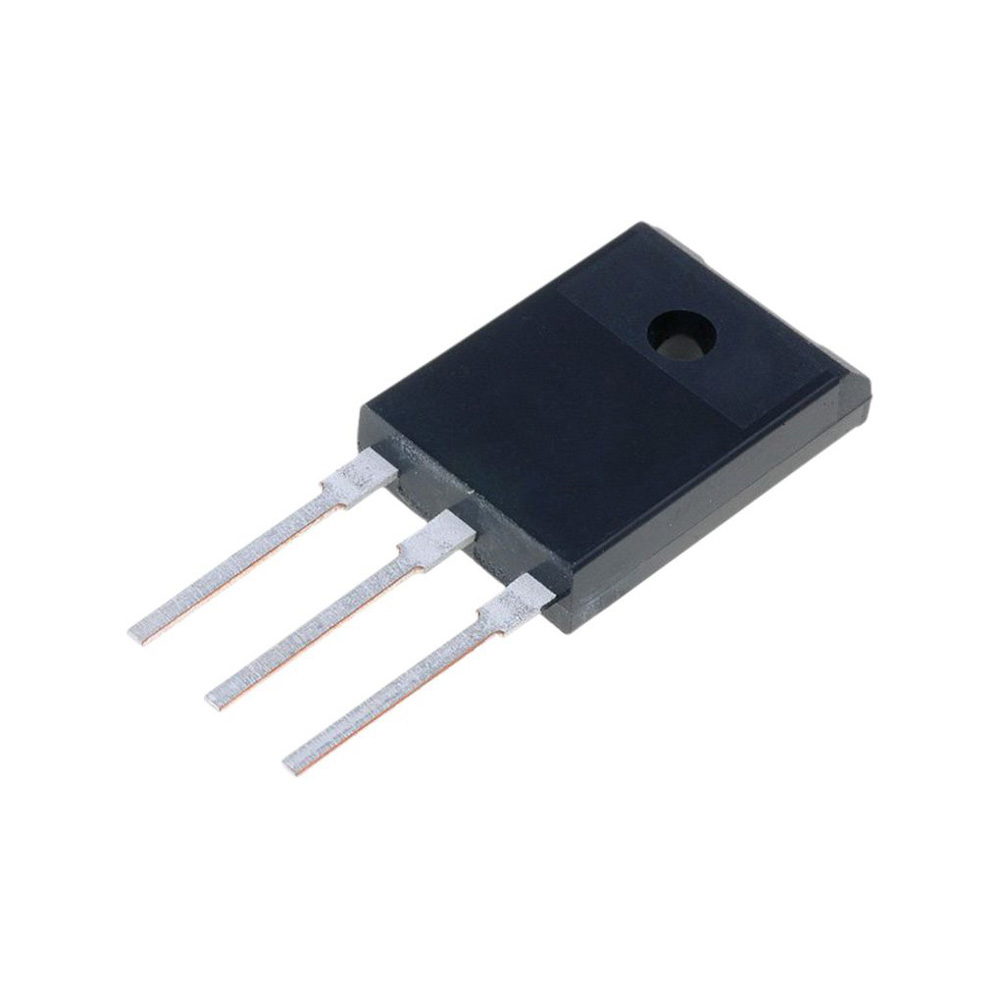

BU2508DF SOT-199 Transistör
BU2508DF, yüksek güç ve yüksek voltaj uygulamaları için tasarlanmış bir NPN silikon transistördür. SOT-199 kılıfında bulunan bu komponent, özellikle güç elektroniği ve endüstriyel kontrol sistemlerinde yaygın olarak kullanılmaktadır.
BU2508DF transistör, yüksek performanslı bir güç transistörü olarak öne çıkmaktadır. 1500 V'a kadar kollektör-baz gerilimi (collector-base voltage) ve 700 V'a kadar kollektör-emiter gerilimi (collector-emitter voltage) dayanımı ile dikkat çekmektedir. Bu özellikler, yüksek gerilim uygulamalarında güvenilir bir performans sağlar. 45 W'lık maksimum kollektör güç dağılımı (maximum collector power dissipation) ile etkili ısı yönetimi sunar ve 8 A'e kadar kollektör akımı (collector current) taşıyabilir.
Kullanım Alanları
BU2508DF transistör, aşağıdaki alanlarda yaygın olarak kullanılmaktadır:
- Anahtarlamalı güç kaynakları (Switched-mode power supplies)
- Yatay sapma devreleri (Horizontal deflection circuits)
- Motor sürücüleri (Motor drivers)
- Endüstriyel kontrol sistemleri (Industrial control systems)
- Yüksek gerilim uygulamaları (High voltage applications)
- Güç yükselteçleri (Power amplifiers)
Teknik Detaylar
- Malzeme (Material): Silikon (Silicon)
- Polarite (Polarity): NPN
- Maksimum kollektör güç dağılımı (Maximum collector power dissipation - Pc): 45 W
- Maksimum kollektör-baz gerilimi (Maximum collector-base voltage - |Vcb|): 1500 V
- Maksimum kollektör-emiter gerilimi (Maximum collector-emitter voltage - |Vce|): 700 V
- Maksimum emiter-baz gerilimi (Maximum emitter-base voltage - |Veb|): 5 V
- Maksimum kollektör akımı (Maximum collector current - |Ic max|): 8 A
- Maksimum çalışma bağlantı sıcaklığı (Max. operating junction temperature - Tj): 150 °C
- Kollektör kapasitansı (Collector capacitance - Cc): 90 pF
- İleri akım transfer oranı (Forward current transfer ratio - hFE), MIN: 7
- Kılıf (Package): SOT-199
BU2508DF transistör, yüksek voltaj dayanımı ve güç kapasitesi ile güç elektroniği uygulamalarında güvenilir bir seçenek sunmaktadır. SOT-199 kılıfı, kompakt boyutu ve etkili ısı yönetimi özellikleriyle modern devre tasarımlarına uygunluk sağlar.
