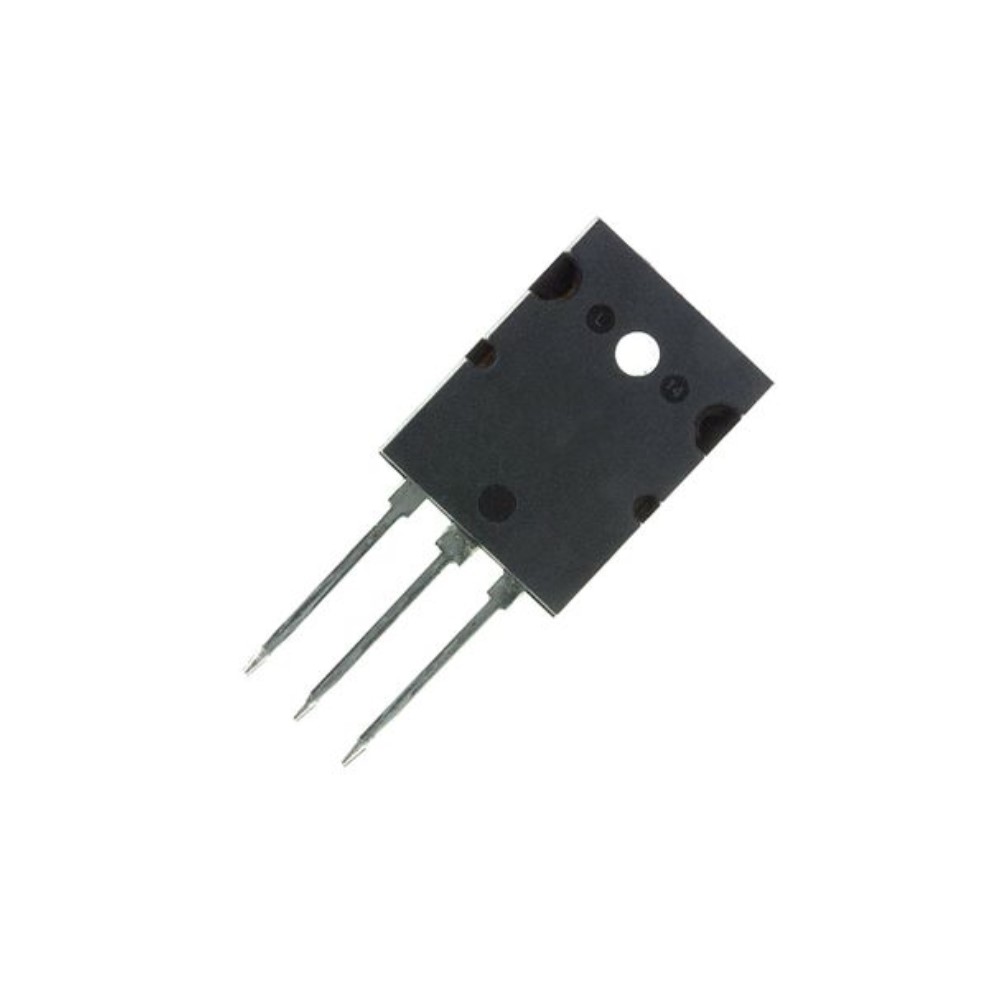

GT50J102 TO-3PL IGBT Transistör
GT50J102 TO-3PL, yüksek performanslı bir Yalıtılmış Kapılı Bipolar Transistör (Insulated Gate Bipolar Transistor - IGBT) modelidir. Bu IGBT, güç elektroniği uygulamalarında yaygın olarak kullanılan, N-kanallı bir yarı iletken cihazdır. TO-3PL paketi içinde sunulan bu transistör, yüksek güç kapasitesi ve verimli ısı yönetimi özellikleriyle öne çıkar.
IGBT teknolojisi, MOSFET'lerin yüksek giriş empedansı ve bipolar transistörlerin düşük iletime geçiş direnci özelliklerini birleştirir. Bu kombinasyon, GT50J102'yi özellikle yüksek voltaj ve yüksek akım uygulamaları için ideal bir seçim haline getirir. 600V kollektör-emiter voltajı ve 50A kollektör akımı kapasitesi, bu transistörün geniş bir uygulama yelpazesinde kullanılabilmesini sağlar.
Kullanım Alanları:
- Değişken hızlı motor sürücüleri (Variable speed motor drives)
- Güç kaynakları (Power supplies)
- Kesintisiz güç kaynakları (UPS - Uninterruptible Power Supplies)
- İndüksiyon ısıtma sistemleri (Induction heating systems)
- Elektrikli araç invertörleri (Electric vehicle inverters)
- Solar invertörler (Solar inverters)
- Kaynak makineleri (Welding machines)
Teknik Özellikler:
- Maksimum Güç Dağılımı (Maximum Power Dissipation - Pc): 200W
- Maksimum Kollektör-Emiter Voltajı (Maximum Collector-Emitter Voltage - |Vce|): 600V
- Maksimum Kapı-Emiter Voltajı (Maximum Gate-Emitter Voltage - |Vge|): 20V
- Maksimum Kollektör Akımı (Maximum Collector Current - |Ic| @25℃): 50A
- Kollektör-Emiter Doyum Voltajı (Collector-Emitter saturation Voltage - |VCE(sat)|, typ): 3V
- Maksimum Bileşke Sıcaklığı (Maximum Junction Temperature - Tj): 150℃
- Yükselme Zamanı (Rise Time - tr, typ): 300nS
- Paket Tipi (Package): TO-3PL
GT50J102, düşük anahtarlama kayıpları (low switching losses) ve yüksek kısa devre dayanımı (high short-circuit withstand capability) gibi özellikleriyle güvenilir ve verimli bir performans sunar. Ayrıca, geniş güvenli çalışma alanı (Safe Operating Area - SOA) sayesinde zorlu çalışma koşullarında bile güvenle kullanılabilir. Bu IGBT modeli, modern güç elektroniği sistemlerinin tasarımında mühendislere esneklik ve güvenilirlik sağlar.
