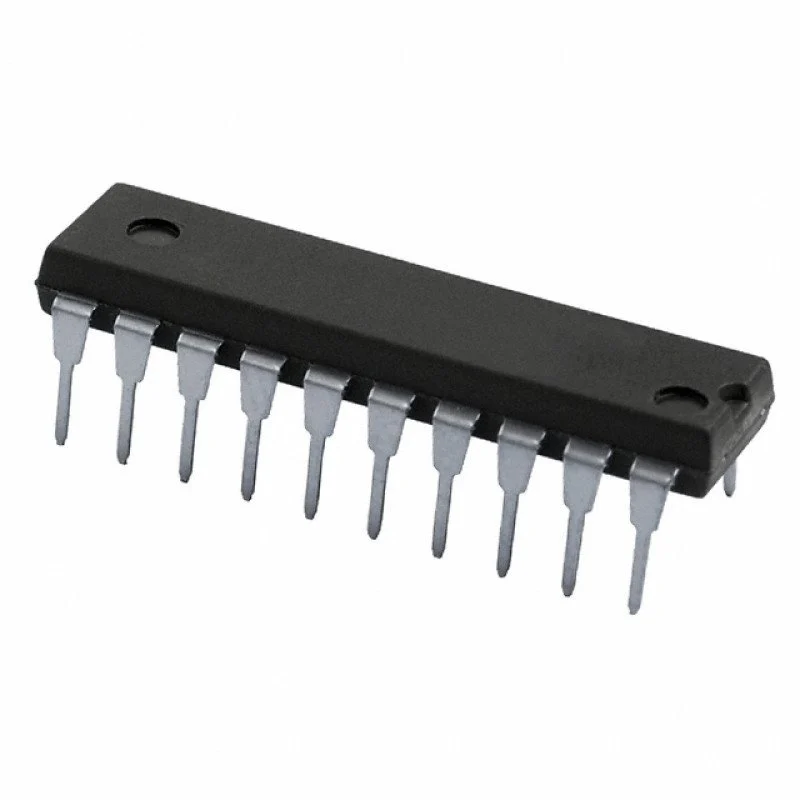

SN74LS574N DIP-20 Entegre Devre
SN74LS574N, Texas Instruments tarafından üretilen yüksek performanslı bir octal D-tipi flip-flop entegre devresidir. Bu entegre devre, 20 pinli DIP (Dual In-line Package) kılıfında sunulmaktadır ve dijital sistemlerde veri depolama ve transfer işlemleri için yaygın olarak kullanılmaktadır.
Bu entegre devre, 8 adet D-tipi flip-flop içerir ve pozitif kenar tetiklemeli çalışma prensibine sahiptir. Ayrıca, çıkış kontrol pini sayesinde yüksek empedans durumuna geçebilme özelliği sunar. Bu özellik, veri yolu uygulamalarında çoklu cihaz kullanımını kolaylaştırır.
Kullanım Alanları
SN74LS574N entegre devresi, aşağıdaki alanlarda yaygın olarak kullanılmaktadır:
- Veri depolama ve transfer sistemleri (Data storage and transfer systems)
- Sayısal kontrol devreleri (Digital control circuits)
- Mikrodenetleyici ve mikroişlemci arabirimleri (Microcontroller and microprocessor interfaces)
- Bellek tamponlama uygulamaları (Memory buffering applications)
- Veri yolu sistemleri (Bus systems)
- Endüstriyel kontrol sistemleri (Industrial control systems)
Teknik Özellikler
- Besleme gerilimi (Supply voltage): 5V
- Çalışma sıcaklığı aralığı (Operating temperature range): 0°C ile 70°C arası
- 8 adet D-tipi flip-flop (Eight D-type flip-flops)
- Pozitif kenar tetiklemeli (Positive-edge triggered)
- Üç durumlu çıkışlar (Three-state outputs)
- Giriş yükleme: 1 LS TTL yükü (Input loading: 1 LS TTL load)
- Çıkış sürücü kapasitesi: 20 LS TTL yükü (Output drive capability: 20 LS TTL loads)
- Maksimum saat frekansı (Maximum clock frequency): 35 MHz
- Propagasyon gecikmesi (Propagation delay): Tipik 18 ns
- Düşük güç tüketimi (Low power consumption)
SN74LS574N, güvenilirliği, düşük güç tüketimi ve yüksek hızı ile dijital sistem tasarımcıları için mükemmel bir seçenektir. DIP-20 kılıfı, kolay montaj ve prototip geliştirme imkanı sunar. Bu entegre devre, endüstriyel standartlara uygun olarak üretilmiş olup, zorlu çalışma koşullarında bile istikrarlı performans sağlar.
